应用规范
设计制造按GB/T 12235-89
结构长度按GB/T 12221-89
法兰尺寸按JB/T 79-94 GB/T 9113-2000
检验标准按GB/T 13927-92 API598
性能规范
|
阀体材料 |
公称压力(MPa) |
工作温度(℃) |
适用介质 |
|
|
碳钢 |
C |
1.6-6.4 |
≤425 |
水、油品、蒸汽 |
|
不锈钢 |
P |
1.6-6.4 |
≤200 |
硝酸类 |
|
R |
醋酸类 |
|||
|
耐热钢 |
P1 |
1.6-6.4 |
≤550 |
石油 |
|
P11 |
||||
|
铬钼钢 |
I |
1.6-6.4 |
≤550 |
油品、蒸汽 |
主要零件材料
|
零件名称 |
C |
P |
R |
|
阀体 |
WCB或25 |
不锈钢 |
铬镍钛不锈钢 |
|
阀瓣、阀座 |
25+铬不锈钢 |
不锈钢 |
铬镍钛不锈钢 |

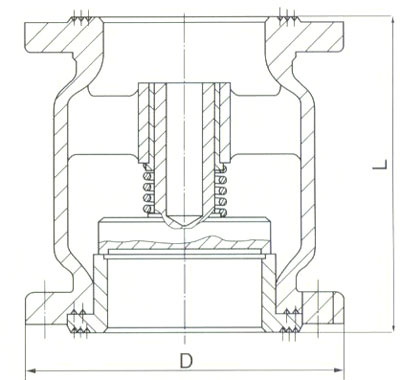

PN2.5MPa主要连接尺寸及重量(单位:mm)
|
口径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
140 |
160 |
185 |
210 |
275 |
300 |
380 |
|
H |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
|
Wt(kg) |
8 |
11 |
12 |
20 |
30 |
47 |
64 |
PN4.0MPa主要连接尺寸及重量(单位:mm)
|
口径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
160 |
185 |
210 |
240 |
300 |
340 |
420 |
|
H |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
|
Wt(kg) |
10.1 |
12.5 |
16 |
26 |
30 |
68 |
79 |
